Skalowalny Cyfrowy System DSO / PA MULTIVES

Data dodania: 05-05-2017 altSystem MULTIVES został stworzony z myślą o ogólnie pojmowanej wszechstronności, dlatego doskonale spełnia swoją role w architekturze centralnej dla średniej wielkości budynków, jak i rozproszonej dla największych projektów, takich jak terminale lotnicze, rafinerie, centra handlowe czy biurowce.

System MULTIVES został stworzony z myślą o ogólnie pojmowanej wszechstronności, dlatego doskonale spełnia swoją role w architekturze centralnej dla średniej wielkości budynków, jak i rozproszonej dla największych projektów, takich jak terminale lotnicze, rafinerie, centra handlowe czy biurowce. Jednocześnie modułowa konstrukcja jednostek kontroli pozwala na optymalne dostosowanie się do potrzeb inwestora przy jednoczesnym spełnieniu wszystkich wytycznych projektowych.
System MULTIVES oparty jest o technologię światłowodowego przesyłania cyfrowych komunikatów alarmowych, komercyjnych jak również muzyki. Głównym zadaniem systemu jest współpraca z systemami wykrywania pożaru i automatyczne rozsyłanie komunikatów o zagrożeniu w budynkach.

Na system MULTIVES składają się jednostki kontroli, wielokanałowe wzmacniacze mocy, jednostka zarządzania zasilaniem, mikrofon strażaka oraz mikrofony strefowe wraz z dedykowanymi 20-przyciskowymi rozszerzeniami.

Wszystkie funkcje systemu zostały zaprojektowane zgodnie z normą EN 54-16, obowiązkowym standardem w Unii Europejskiej od 31 marca 2011 oraz Rozporządzeniem MSWiA z dnia 27 kwietnia 2010. Sercem systemu jest cyfrowa platforma wraz z opracowanym przez Ambient System protokołem transmisji, który pozwala na rozsyłanie sygnałów ewakuacyjnych oraz audio po całej sieci systemowej. Takie rozwiązanie gwarantuje synchronizację czasową przy odtwarzaniu komunikatów między jednostkami oraz natychmiastowe przełączenie na zapasowy obwód w przypadku uszkodzenia aktywnego połączenia.

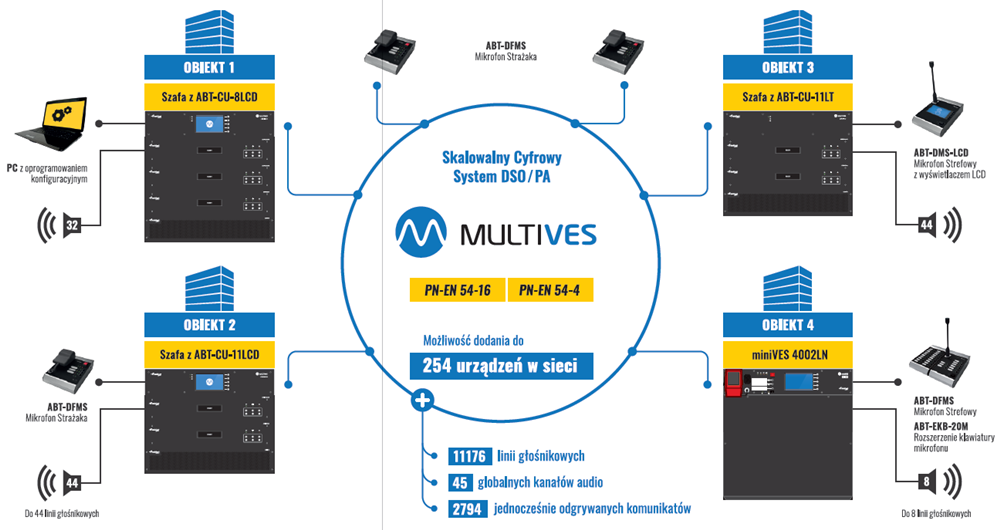

Struktura cyfrowego systemu DSO MULTIVES

Podstawowe parametry systemu MULTIVES:
  • Zgodne z PN-EN 54-16, ŚD CNBOP-PIB 2374/2015
  • 45 globalnie dostępnych kanałów audio Max 254 jednostki w sieci
  • Do 32 GB na karcie mikro/SD przeznaczone dla odgrywania i zapisywania komunikatów (48 kHz, 16 bit)
  • Maksymalna liczba jednocześnie odtwarzanych komunikatów ograniczona do ilości kart kontroli xCtrLn-4 oraz zCtrLn-2 w jednostkach kontroli
  • Funkcja interkomu pomiędzy wszystkimi mikrofonami systemowymi
  • Po 4 analogowe wejścia audio w każdej jednostce kontroli oraz mikrofonach strefowych
  • Każda jednostka nadzoruje do 12 wzmacniaczy
  • Interfejs RS 485 dostępny do integracji z systemami wykrywania pożaru
  • 4 wspólne szyny 100 V dla wszystkich kart w ramach jednostki kontroli, umożliwiające podłączenie zapasowego wzmacniacza oraz stworzenie optymalnego kosztowo systemu DSO odtwarzającego do 4 komunikatów jednocześnie
  • Cyfrowe przetwarzanie sygnałów audio umożliwia implementację 3 pasmowych filtrów na każdym z wejść, 8 w pełni przestrajalnych filtrów, linię opóźniającą, limiter audio oraz eliminator sprzężeń akustycznych na każdym z wyjść analogowych na jednostkach kontroli ›› Duży wybór wzmacniaczy klasy D (8x 80 W, 8x 160 W, 4x 160W, 2x 650 W, 1x 650 W)

Urządzenia systemu MULTIVES
  • ABT-CU-8LCD jednostka kontroli – 8 slotów z ekranem dotykowym
  • ABT-CU-11LT jednostka kontroli – 11 slotów
  • ABT-CU-11LCD jednostka kontroli – 11 slotów z ekranem dotykowym
  • ABT-DFMS mikrofon strażaka
  • ABT-DMS-LCD mikrofon strefowy z wyświetlaczem LCD
  • ABT-DFMS mikrofon strażaka
  • ABT-DMS-LCD mikrofon strefowy z wyświetlaczem LCD
  • ABT-DMS mikrofon strefowy
  • ABT-EKB-20M rozszerzenie klawiatury mikrofonu
  • ABT-ISLE interfejs Audio / RS485

Wymienne moduły systemu MULTIVES
  • ABT-xNET-1Gb/WAN/RS karta komunikacyjna
  • ABT-xLogIN-8f karta wejść logicznych dla slotów funkcyjnych
  • ABT-xLogIN-8c karta wejść logicznych dla slotów kontrolnych
  • ABT-xLogOUT-8f karta wyjść przekaźnikowych dla slotów funkcyjnych
  • ABT-xLogOUT-8c karta wyjść przekaźnikowych dla slotów kontrolnych
  • ABT-xAudIO-4/8-RS karta 4 wejść / 8 wyjść audio + RS485 z DSP
  • ABT-xAudI-8 karta 8 wejść audio
  • ABT-xCtrLn-2 karta kontroli 2 linii głośnikowych
  • ABT-xCtrLn-4 karta kontroli 4 linii głośnikowych
