MCR OMEGA PRO modułowa centrala zasilająco-sterująca

Centrala modułowa mcr OMEGA PRO przeznaczona do sterowania urządzeniami przeciwpożarowymi w systemach kontroli rozprzestrzeniania dymu i ciepła – Centrala sterująco-zasilająca typu mcr OMEGA PRO to modułowa centrala przeznaczona do sterowania, zasilania oraz kontroli stanu pracy urządzeń wchodzących w skład systemów kontroli rozprzestrzeniania dymu i ciepła takich jak m.in.:

• wentylatory strumieniowe
• wentylatory oddymiające
• wentylatory napowietrzające
• wentylatory wyciągowe bytowe
• wentylatory nawiewne bytowe
• wentylatory tunelowe
• wentylatory transferowe
• wentylatory impulsowe
• wentylatory indukcyjne
• urządzenia systemów różnicowania ciśnienia
• klapy pożarowe
• okna i klapy oddymiające
• drzwi i bramy przeciwpożarowe
• kurtyny dymowe
• przepustnice wentylacji pożarowej i bytowej
• żaluzje
• tablice informacyjne i ostrzegawcze
• czujniki, detektory, przetworniki, kontaktrony, przyciski itp...


Centrala posiada wbudowany zasilacz urządzeń przeciwpożarowych typu mcr OMEGA pro lub mcr OMEGA prof. (z SZR). Część zasilająca centrali spełnia wymagania normy PN-EN 12101-10 „Systemy kontroli rozprzestrzeniania dymu i ciepła – Część 10: Zasilacze” oraz PN-EN 54-4 „Systemy sygnalizacji pożarowej -- Część 4: Zasilacze”. Centrala może być stosowana w wielu obudowach, nierozproszonych, skręconych ze sobą. Zasilacz centrali powinien znajdować się wewnątrz tej samej obudowy co centrala sterująca.

Centrala mcr OMEGA PRO posiada możliwość:

• Ręcznego wyzwalania alarmu z ręcznych przycisków oddymiania
• Automatycznego wykrywanie pożaru za pomocą czujek dymu
• Przyjmowania zewnętrznego sygnału o alarmie z SSP
• Przekazywania informacji o alarmie
• Przekazania informacji o uszkodzeniu systemu
• Kasowania alarmu i zamknięcia klap dymowych
• Kontroli stanu pracy podłączonych urządzeń
• Ręcznego otwierania klap dymowych w celu wentylacji obiektu
• Automatycznego zamknięcia klap dymowych, otwartych do wentylacji (po zamontowaniu centralki pogodowej z czujnikiem wiatr-deszcz)
• Współpracy z systemami wizualizacji i zarządzania budynkiem (BMS) po protokole Modbus RTU (RS485) – parametry komunikacji opisane szczegółowo w osobnej instrukcji

Centrala sterująco zasilająca urządzeniami przeciwpożarowymi w systemach kontroli rozprzestrzeniania dymu i ciepła mcr OMEGA PRO składa się z następujących podzespołów:

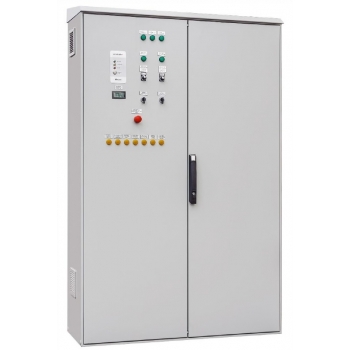

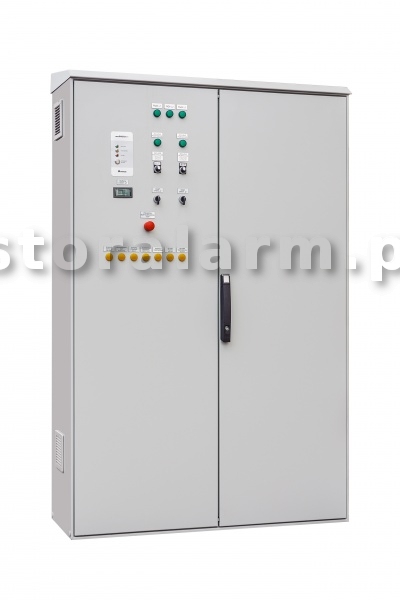

1) Obudowy metalowej IP54 lub IP55 z panelem wizualizującym stan pracy oraz płytą montażową
2) Bloku zasilania sieciowego i ochronników przeciwprzepięciowych (opcja)
3) Dedykowanych mikroprocesorowych modułów monitorująco-sterujących MMS
4) Zasilacza urządzeń pożarowych mcr OMEGA pro zawierającego w zależności od wykonania:
a. Zasilacz 24 VDC układów mikroprocesorowych i urządzeń p.poż.
b. Styczniki lub układy styczników – wykorzystywane do rozruchu i zasilania wentylatorów: bezpośredniego, gwiazda/trójkąt lub w układzie Dahlandera, a także zmiany kierunku obrotów wentylatora.
c. Softstartery – wykorzystywane dla zasilania i rozruchu łagodnego wentylatorów o dużych mocach
d. Falowniki – wykorzystywane w systemach wymagających zmiennej lub kilku poziomowej regulacji obrotów silnika. Możliwość sterowania falownikiem przy wykorzystaniu napięcia sterującego 0-10V, prądu 4-20 mA lub styków bezpotencjałowych
e. Moduł Samoczynnego Załączania Rezerwy (SZR) z możliwością obsługi agregatu prądotwórczego lub drugiej linii zasilania (opcja)
f. Zabezpieczenia urządzeń wykonawczych
g. Przetwornica napięcia 24 VDC/230 VAC (opcja)
5) Modułów kontroli ciągłości przewodów zasilających (opcja)
6) Modułu wykrywania pożaru (opcja)
7) Modułu gaszenia gazem (opcja)

Centrala zasilająco-sterująca typu mcr OMEGA pro może pełnić ww. funkcje w zależności od rozwiązania projektowego. W jednym systemie mogą wystąpić wszystkie funkcjonalności lub dowolna ich kombinacja.
