Dźwiękowy System Ostrzegawczy z Głośnikami Tunelowymi Safety for Tunnel

Dźwiękowe Systemy Ostrzegawcze stosowane w tunelach muszą zapewniać efektywną ewakuację znajdujących się tam osób do miejsc bezpiecznych. Przekaz komunikatów głosowych powinien być jak najbardziej zrozumiały.

Dźwiękowe Systemy Ostrzegawcze stosowane w tunelach muszą zapewniać efektywną ewakuację znajdujących się tam osób do miejsc bezpiecznych. Przekaz komunikatów głosowych powinien być jak najbardziej zrozumiały.
W tunelach ze względu na długi czas pogłosu oraz wysoki poziom panującego hałasu bardzo ciężko jest spełnić ten warunek.
Uzyskanie jak najwyższego stopnia zrozumiałości mowy, która jest parametrem krytycznym oceny każdego Dźwiękowego Systemu Ostrzegawczego staje się najważniejszym zadaniem stawianym DSO we wnętrzach akustycznie trudnych.
Doskonałym rozwiązaniem jest stosowanie wysoce kierunkowych głośników tunelowych. Poprzez zmniejszenie ilości odbić dźwięku od ścian do minimum, zwiększony zostaje stosunek energii dźwięku bezpośredniego do energii dźwięku odbitego. Możliwe jest wówczas osiągnięcie jeszcze wyższych wartości współczynnika zrozumiałości mowy.
Aby zminimalizować niepożądane efekty echa, które negatywnie wpływają na zrozumiałość mowy, każdy głośnik musi być zasilany indywidualnym sygnałem z odrębnego kanału wzmacniacza. Konieczne jest wykorzystanie procesora DSP, który umożliwia obróbkę każdego sygnału przy użyciu EQ oraz linii opóźniającej.

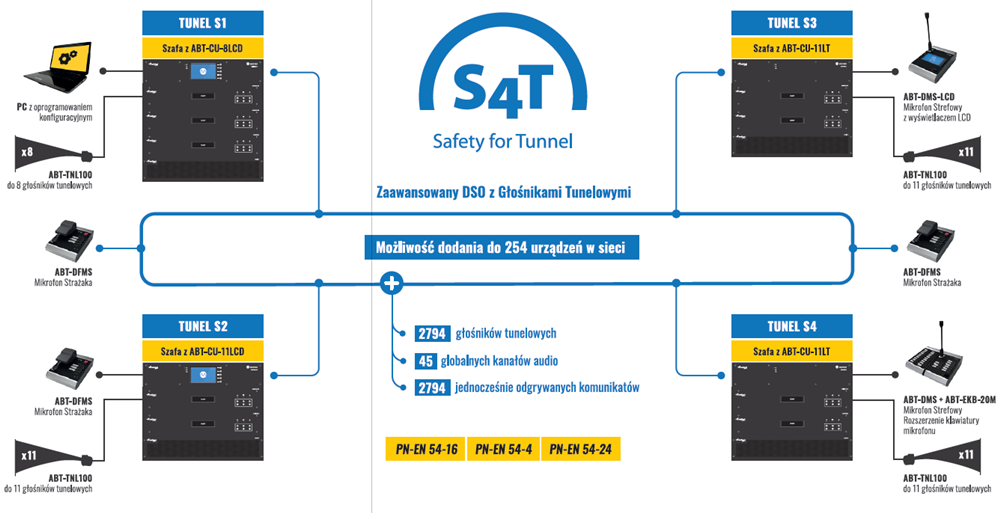

Nasz produkt, S4T – Safety for Tunnel, oferuje najbardziej skuteczne rozwiązanie, które łączy w sobie dedykowany Dźwiękowy System Ostrzegawczy i specjalnie do tego celu zaprojektowane głośniki tunelowe.



Podstawowe parametry systemu MULTIVES:

• Zgodne z PN-EN 54-16, ŚD CNBOP-PIB 2374/2015
• 45 globalnie dostępnych kanałów audio
• Max 254 jednostki w sieci
• Do 32 GB na karcie mikro/SD przeznaczone dla odgrywania i zapisywania komunikatów (48 kHz, 16 bit)
• Maksymalna liczba jednocześnie odtwarzanychkomunikatów ograniczona do ilości kart kontroli xCtrLn-4 oraz zCtrLn-2 w jednostkach kontroli
• Funkcja interkomu pomiędzy wszystkimi mikrofonami systemowymi
• Po 4 analogowe wejścia audio w każdej jednostce kontroli oraz mikrofonach strefowych
• Każda jednostka nadzoruje do 12 wzmacniaczy
• Interfejs RS 485 dostępny do integracji z systemami wykrywania pożaru
• 4 wspólne szyny 100 V dla wszystkich kart w ramach jednostki kontroli umożliwiające podłączenie zapasowego wzmacniacza oraz stworzenie optymalnego kosztowo systemu DSO odtwarzającego do 4 komunikatów jednocześnie
• Cyfrowe przetwarzanie sygnałów audio umożliwia implementację 3 pasmowych filtrów na każdym z wejść, 8 w pełni przestrajalnych filtrów, linię opóźniającą, limiter audio oraz eliminator sprzężeń akustycznych na każdym z wyjść analogowych na jednostkach kontroli
• Duży wybór wzmacniaczy klasy D (8x 80 W, 8x 160 W, 4x 160W, 2x 650 W, 1x 650 W)

Urządzenia MULTIVES

• ABT-CU-8LCD jednostka kontroli – 8 slotów z ekranem dotykowym
• ABT-CU-11LT jednostka kontroli – 11 slotów
• ABT-CU-11LCD jednostka kontroli – 11 slotów z ekranem dotykowym
• ABT-DFMS mikrofon strażaka
• ABT-DMS-LCD mikrofon strefowy z wyświetlaczem LCD
• ABT-DMS mikrofon strefowy
• ABT-EKB-20M rozszerzenie klawiatury mikrofonu
• ABT-ISLE interfejs Audio / RS485

Głośniki Pożarowe:

• ABT-TNL100 głośnik tunelowy

Wzmacniacze:

• ABT-PA8080B wzmacniacz mocy klasy D, 8 x 80 W
• ABT-PA8160B wzmacniacz mocy klasy D, 8 x 160 W
• ABT-PA2650B wzmacniacz mocy klasy D, 2 x 650 W

Zasilanie rezerwowe:

• ABT-PSM48 menadżer zasilania
• ABT-PS48800 moduł zasilacza 48 V / 800 W
