| Typ sygnalizatora | akustyczno-optyczny |
| Napięcie zasilania | 16 – 32,5 V DC |
| Pobór prądu w stanie spoczynku | 0 mA |
| Pobór prądu w stanie alarmowania | SA-K7N/3m <75 mA SA-K7N/6m <75 mA SA-K7N/9m <110 mA |
| Pobór mocy w stanie alarmowania | SA-K7N/3m <1,8 W SA-K7N/6m <1,8 W SA-K7N/9m <2,64 W |
| Natężenie dźwięku w odległości 1 m | >100 dB |
| Rodzaj środowiska pracy | Typ A |
| Zakres temperatury pracy | -10°C ÷ +55°C |
| Stopień ochrony zapewniony przez obudowę | IP33 |
| Rodzaj przewodu linii dozorowej/sygnałowej/zasilania | Zgodnie z przepisami, gwarantowany przekrój zgodnie z EN 54-23 od 0,28 mm² do 1,5 mm² włącznie |
| Max. przekrój przewodu | 2,5 mm² |
| Barwa emitowanego światła |
Wg świadectwa dopuszczenia: czerwona
Wg normy EN 54-23:2010 biała lub czerwona |
| Liczba błysków na minutę | 33,6 błysków na minutę |
| Czas pojedynczego rozbłysku | SA-K7N/3m tb=0,15 s SA-K7N/6m tb=0,15 s SA-K7N/9m tb=0,19 s |
| Kategoria urządzenia | Kategoria O |
| Masa | SA-K7N/3m, SA-K7N/6m ~300 g SA-K7N/9m ~350 g |
| Wymiary | Ø 115×100 mm |
| Współpracująca puszka instalacyjna | PIP-1AN, PIP-3AN (opcja synchronizacji) |
- Infolinia: 12 638 31 52
- Email: handel@astoralarm.pl
Strona główna » SYSTEMY PRZECIWPOŻAROWE » SYGNALIZATORY PPOŻ W2 » SA-K7N/6m Sygnalizator optyczno-akustyczny
Kategorie
Dystrybutor
Aktualności
Poznaj inteligentne zamki tedee
Odkryj nową erę bezpieczeństwa z inteligentnym zamkiem Tedee – Twoje drzwi wkraczają w przyszłość! Dzięki Tedee możesz kontrolować dostęp do swojego domu bezpośrednio ze smartfona, niezależnie od tego, gdzie jesteś. To więcej niż zamek – to centrum zarządzania Twoim bezpieczeństwem.
SA-K7N/6m Sygnalizator optyczno-akustyczny
Dostępność: Niedostępny zawsze
Kod producenta: SA-K7N/6m
Gwarancja: 3 lata
{__FB_LUBIE_TO}
- Opis produktu
- Do pobrania (3)
Sygnalizator SA-K7N/6m został wycofany z oferty przez producenta.
W jego miejsce został wprowadzony sygnalizator SO-P8/CC
Sygnalizator akustyczno-optyczny SA-K7N/6 pożarowy dedykowany do instalacji wewnątrz budynków.
Obudowa sygnalizatora wykonana jest z tworzywa sztucznego, wewnątrz której umieszczone są podzespoły elektroniczne. W górnej części obudowy znajduje się źródło światła – diody LED. Sygnalizatory serii SA-K7N/6 mają umieszczone w swojej pokrywie złącze zasilające, złącze wyłącznika WSD-1 oraz sześciopozycyjny mikroprzełącznik, za pomocą którego możliwe jest wybranie trybu pracy sygnalizatora – „master” lub „slave”, jak również wzoru dźwięku.
Sygnalizatory akustyczno-optyczne serii SA-K7N występują w trzech wersjach: 3m, 6m i 9m. W zależności od wersji sygnalizatora, zmienia się obszar pokrycia (obszar, w którym natężenie światła jest większe od 0,4 lx). Sygnalizator spełnia wymagania norm EN 54-23:2010, EN 54-3:2001+A1:2002+A2:2006. SA-K7N umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie (synchronizacja części akustycznej oraz optycznej z wykorzystaniem dodatkowej linii). Sygnalizator SA-K7N może współpracować wyłącznikiem WSD-1.
Cześć akustyczna sygnalizatora umożliwia regulację głośności oraz wykorzystanie opcji liniowego narastania głośności (od około 70 dB do >100 dB @ 1 m). Regulacja głośności dokuje się za pomocą potencjometru, który zlokalizowany jest w pokrywie sygnalizatora. Opcję stopniowego narastania głośności można uaktywnić poprzez przestawienie odpowiedniej pozycji mikroprzełącznika.
Sygnalizator SA-K7N po podłączeniu napięcia zasilania generuje sygnał optyczny impulsowy o czasie rozbłysku krótszym od 0,2 s oraz sygnał akustyczny, zgodny z bieżącymi nastawami. Częstotliwość generowanego sygnału optycznego wynosi 0,56 Hz. Światło generują diody LED mocy umieszczone w obudowie (kloszu), które tworzą układ optyczny. Sygnalizator SA-K7N umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie (synchronizowana część akustyczna i optyczna).

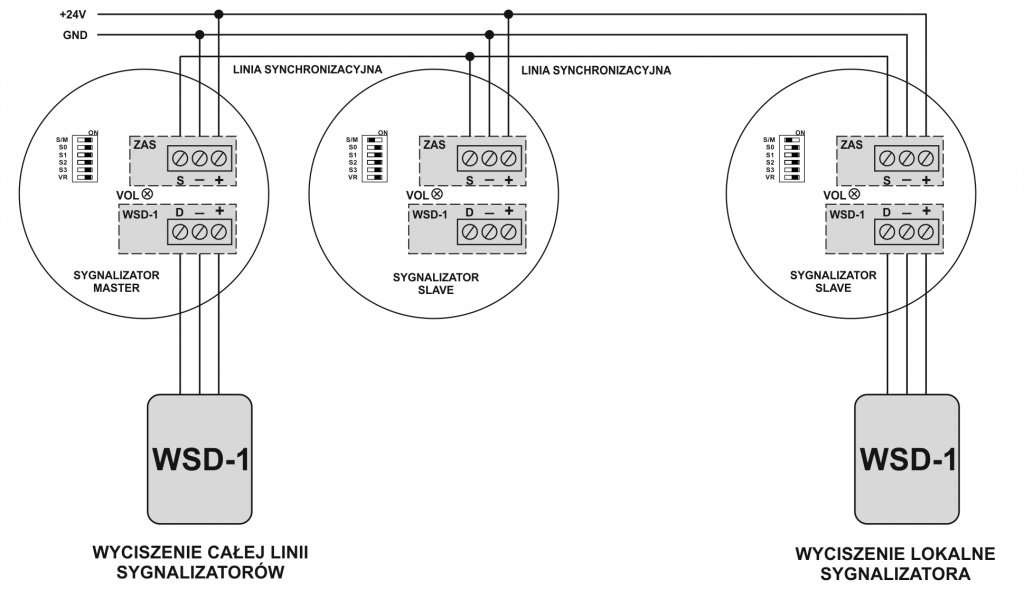

Tworzenie sieci sygnalizatorów pracujących synchronicznie:
Przed przystąpieniem do tworzenia sieci sygnalizatorów, należy skonfigurować tryb pracy sygnalizatora. W pokrywie sygnalizatora umieszczony jest mikroprzełącznik sześciopozycyjny. Przestawienie pozycji M/S mikroprzełącznika w pozycję ON ustawia tryb „master”, pozycja OFF tryb „slave”.
W każdej sieci może być tylko jeden sygnalizator „master”, który odpowiedzialny jest za generowanie impulsów synchronizacyjnych. Pozostałe sygnalizatory należy ustawić w tryb „slave”. Niewłaściwe ustawienie trybu pracy spowoduje niewłaściwe działanie sieci sygnalizatorów.
W jego miejsce został wprowadzony sygnalizator SO-P8/CC
Sygnalizator akustyczno-optyczny SA-K7N/6 pożarowy dedykowany do instalacji wewnątrz budynków.
Obudowa sygnalizatora wykonana jest z tworzywa sztucznego, wewnątrz której umieszczone są podzespoły elektroniczne. W górnej części obudowy znajduje się źródło światła – diody LED. Sygnalizatory serii SA-K7N/6 mają umieszczone w swojej pokrywie złącze zasilające, złącze wyłącznika WSD-1 oraz sześciopozycyjny mikroprzełącznik, za pomocą którego możliwe jest wybranie trybu pracy sygnalizatora – „master” lub „slave”, jak również wzoru dźwięku.
Sygnalizatory akustyczno-optyczne serii SA-K7N występują w trzech wersjach: 3m, 6m i 9m. W zależności od wersji sygnalizatora, zmienia się obszar pokrycia (obszar, w którym natężenie światła jest większe od 0,4 lx). Sygnalizator spełnia wymagania norm EN 54-23:2010, EN 54-3:2001+A1:2002+A2:2006. SA-K7N umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie (synchronizacja części akustycznej oraz optycznej z wykorzystaniem dodatkowej linii). Sygnalizator SA-K7N może współpracować wyłącznikiem WSD-1.
Cześć akustyczna sygnalizatora umożliwia regulację głośności oraz wykorzystanie opcji liniowego narastania głośności (od około 70 dB do >100 dB @ 1 m). Regulacja głośności dokuje się za pomocą potencjometru, który zlokalizowany jest w pokrywie sygnalizatora. Opcję stopniowego narastania głośności można uaktywnić poprzez przestawienie odpowiedniej pozycji mikroprzełącznika.
Sygnalizator SA-K7N po podłączeniu napięcia zasilania generuje sygnał optyczny impulsowy o czasie rozbłysku krótszym od 0,2 s oraz sygnał akustyczny, zgodny z bieżącymi nastawami. Częstotliwość generowanego sygnału optycznego wynosi 0,56 Hz. Światło generują diody LED mocy umieszczone w obudowie (kloszu), które tworzą układ optyczny. Sygnalizator SA-K7N umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie (synchronizowana część akustyczna i optyczna).
Tworzenie sieci sygnalizatorów pracujących synchronicznie:
Przed przystąpieniem do tworzenia sieci sygnalizatorów, należy skonfigurować tryb pracy sygnalizatora. W pokrywie sygnalizatora umieszczony jest mikroprzełącznik sześciopozycyjny. Przestawienie pozycji M/S mikroprzełącznika w pozycję ON ustawia tryb „master”, pozycja OFF tryb „slave”.
