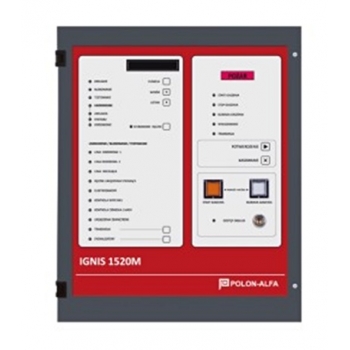

IGNIS 1520M centrala automatycznego gaszenia

Centrala automatycznego gaszenia IGNIS 1520M jest przeznaczona do wykrywania pożaru i sterowania stałymi urządzeniami gaśniczymi, zawierającymi środek gaszący w postaci ciekłej, gazowej lub w postaci aerozoli oraz monitorowania procesu samoczynnego gaszenia.
Centrala IGNIS 1520M współpracuje z konwencjonalnymi czujkami pożarowymi szeregu 40 oraz wyspecjalizowanymi przyciskami PU-61 i PW-61, umożliwiającymi ręczne uruchomienie i wstrzymanie procesu gaszenia jak również z sygnalizatorami akustycznymi i optycznymi SE-1 i SW-1. Centrala jest przystosowana do obsługi jednej strefy gaśniczej.

Centrala IGNIS 1520M, po wykryciu pożaru, może realizować:

• sterowanie sygnalizacją ostrzegawczą z możliwością programowania czasu ewakuacji, programowanie czasu opóźnienia hermetyzacji pomieszczenia po wyzwoleniu środka gaśniczego, sterowanie urządzeniami technologicznymi, sterownie przegrodami pożarowymi (drzwi, okna, itp.),
• sterowanie urządzeniami gaszącymi za pośrednictwem wyjść (o programowanych czasach trwania impulsów prądowych), służących do uruchomienia elektromagnesu butli pilotującej i zaworu kierunkowego w przypadku środka gaśniczego w postaci gazowej lub zaworu wodnego dla urządzeń wodnych.

Proces automatycznego gaszenia jest inicjowany przez:

• jednoczesne zadziałanie czujek na dwóch liniach dozorowych pracujących w koincydencji z możliwością zaprogramowania wstępnego kasowania czujek, wciśnięcie przycisku PU-61 (START GASZENIA),  wciśnięcie przycisku START GASZENIA w centrali.
• Zadziałanie czujek tylko na jednej linii dozorowej będzie sygnalizowane przez centralę jako alarm pożarowy bez uruchomienia procesu gaszenia.

Proces automatycznego gaszenia przebiega dwuetapowo:

• - etap OSTRZEŻENIE - przeznaczony na ewakuację osób ze strefy gaszenia. Załączone zostaną wówczas, na zaprogramowany czas (od 0 do 10 min.), ostrzegawcze sygnalizatory akustyczne i optyczne; w tym czasie można proces gaszenia zablokować poprzez wciśnięcie przycisku WSTRZYMANIE GASZENIA w centrali lub przycisku PW-61 (STOP GASZENIA) podłączonego do centrali,
• - etap GASZENIE - przeznaczony na gaszenie pożaru w wyniku podania sygnałów sterujących z centrali na cewkę elektromagnesu otwierającego butlę pilotującą z gazem gaszącym lub siłownik elektromagnetyczny otwierający zawór wodny.

Z centralą, oprócz czujek pożarowych, mogą współpracować następujące urządzenia:

• przyciski PU-61 (START GASZENIA), umożliwiające ręczne uruchomienie procesu gaszenia poprzez uderzenie szybki i wciśnięcie przycisku; przyciski mają żółty kolor obudowy;
• przyciski PW-61 (STOP GASZENIA) - przeznaczone do wstrzymania programu samoczynnego gaszenia; przyciski mają niebieski kolor obudowy;
• sygnalizatory optyczno-akustyczne SW-1 i SE-1 ostrzegające osoby znajdujące się w pomieszczeniu o mającym nastąpić samoczynnym
• gaszeniu i o konieczności opuszczenia pomieszczenia;
• sygnalizatory akustyczne ostrzeżenia SA-K, ostrzegające osoby o mającym nastąpić automatycznym gaszeniu; instaluje się je wewnątrz lub na zewnątrz strefy gaszenia

Komplet urządzeń uzupełniają tabliczki z instrukcjami:

• ostrzegawczą - umieszczana wewnątrz i na zewnątrz strefy gaszenia
• obsługi przycisku START GASZENIA - umieszczana obok przycisku PU-61
• obsługi przycisku STOP GASZENIA - umieszczana obok przycisku PW-61

Dane techniczne IGNIS 1520M

• napięcie zasilania: podstawowe - sieć 220 V + 10% - 15%/50 Hz, rezerwowe - akumulatory 2 szt. 12 V 6,5 - 7 Ah
• pobór prądu z akumulatorów w stanie dozorowania: ≤ 90 mA
• czas pracy przy zasilaniu z rezerwowego źródła zasilania: 72 h
• max prąd wyjściowy zasilacza: 3 A/24 V
• liczba linii dozorowych: 2
• rezystancja linii dozorowych: 2 x 120 Ω
• rezystor końcowy linii dozorowej: 5,6 kΩ ± 5% 0,25 W
• dopuszczalny prąd dozorowania: czujek w linii dozorowej max 2 mA,  Impuls sterujący wyzwalający 2 A/24 V
• zakres temperatur pracy od -5oC do +40oC
• Szczelność obudowy IP30
• Masa (bez akumulatorów) < 6 kg
• Wymiary 314 x 368 x 106 mm
• Zgodność z normą PN-EN 12094-1
